电网应急升降机方案
2021/7/23 16:31:15
一：产品简介
●承载能力达到 300 千克
●控制灵敏度高，可以用于实施很多难度大的工作，在安装和维修时可以精确操作材料和配件。
●它应行业需求而生，具有重量轻，使用寿命长等优点，又集电动上升和绞盘为一体。
●它可以在氧气不足,通风不畅的环境中可靠，有效地工作，保障工作人员安全，这又直接提高了生产力和
工作效率
●人体工程学设计 ：百图喜升降座椅是专为保持竖立姿势而设计的，能避免能量损失，保持竖立的姿势
●速度控制 ：这台设备通过操作自动防故障装置的开关来控制上升速度，可以达到 14 米/分钟（45.9ft/
分钟）
●刹车：刹车系统能使工作人员在高空下滑的时候得到最全面的安全保障。
● 封装好的位于鄂处的盖子能够防止工作人员的手指被绞盘夹伤以及衣服被绞盘夹住。
●耐用：不锈钢制作的能承载负荷的齿轮及插销能够提供力量，且耐用。
●密封的齿轮盒和负载能力强的球状轴承能够减轻百图喜升降座椅承受重量时所产生的摩擦，同时他们还
抗腐蚀，也不需要润滑。
●证书：通过了 CE 认证，符合 2006/42/CE 机械以及 2004/108 CE 电池兼容指令的基本定义要求（由法
国国际检验局独立审核）
特点
●舒适性
座椅是设计，有效防止悬吊伤害，可以长时间工作
●强大性
承重 300 公斤，一块电池可上升 550 米
●便携性
重量 19 公斤，包装箱带有滚轮，方便移动
●灵活性
可结合各种绳索架设，可用于垂直，水平面，斜面及其他复杂工况下使用
●安全性
设备工作时使用双绳作业（一根工作绳一根安全绳），可以有效保护人员和设备的安全，同时
设备本体具有过载保护及手动下降机械式保护功能，具有很高的安全性。
●方便性
使用快速充电的大功率电池，可在野外无电的环境使用
二、技术参数
绳索：静态，半静态绳索，直径 10-13MM，EN1891
是否含座椅：是
是否可以安装支架：可以
安全工作载荷：300KG
上升速度：每分钟 0-22 米（120 公斤）每分钟 0-20 米（280 公斤）
重量：19KG（含座椅）
尺寸：815*538*326MM
推荐的工作温度：-20°C-50°C
作业上升高度：≤1000m
电机：无刷电机
额定电压：28V
净功率：0.8KW
使用时间：一块电池上升 550 米，工作下降不需要动力
建议持续使用时间：60 分钟（120KG）20 分钟（300KG）
防护等级：IP54
三：实际应用
1.在电网的安装，维护和检修工作中，由于大部分电网塔架设立在野
外或山区，周围道路狭窄或不通，大型起重设备无法达到近前使用，
同时野外无可用市电，无法使用大功率电动设备，给施工过程人员爬
塔及往复运送工具和材料都造成很大的困难。
2.百图喜升降座椅具有体积小，重量轻，便于携带和运输的特点，可
以人工轻松到达塔架维护检修地点
3.百图喜升降座椅使用大功率电池作为动力源，可在野外无市电的环
境使用
4.百图喜升降座椅使用灵活，可以结合各种绳索架设完成不同类型塔
架或各种不同工况下的维护和检修工作，具有广泛的适用性。
5.百图喜升降座椅具有很高的安全性，可将检修人员或工具材料安全
方便快捷地提升到工作地点，提高了检修人员爬塔的安全性和效率，
减少人员劳动强度
6.百图喜升降座椅在电网安装检修施工中的广泛应用，有效的减少大
型设备的租赁运输费用，降低人员工作强度，提高人员工作效率，缩
短安装检修施工工期，从而大幅降低施工成本，为企业带来显著的经
济效益
四：施工方案
一：架设绳索
1 所有检修人员穿戴好个人安全防护装备（包括全身式安全带，
安全帽，双钩安全绳限位工作绳，劳保鞋，防滑手套）
2 一名检修人员携带一根绳索使用双钩安全绳向上攀爬塔架，到
达工作位置上方 1.5 米以上的位置，使用限位工作绳将身体固定
3 选择塔架结构交叉点作为绳索固定锚点（锚点需要能够承受
10KN 的载荷），在塔架内侧锚点处使用 2 根扁带和 2 个锁扣固
定一根绳索。注意：在塔架外侧架设绳索会使升降座椅与塔架结
构相互碰撞。每根绳索需要连接两处不同锚点。
4 用已经架设好的绳索提升另外一根绳索，用同样的方法将另一
根绳索固定好
二：安装升降座椅
1 按照产品使用培训，首先在地面全面检查升降座椅的外观和主
要部件是否正常，各项操作功能是否正常
2 检查确认安全后，将电动提升机与工作绳索连接
3 将防坠器与保护绳索连接
三：提升人员
1 坐上座椅，连接好相应部位，连接好安全带和防坠器
2 检修人员操作机器，将检修人员提升到工作位置，在安全载荷
的范围内，可以携带工具或材料一同提升。
3 如果工作位置不在垂直绳索经过范围，可通过牵引保护绳索，
使人员到达需要到达位置
注意：绝不可以牵引工作绳索，工作绳索下端必须是自由状态，
不能承受载荷
4 提升工具或材料
1 将体积大的工具或材料绑系牢固，小的工具或材料装入封口的
工具包
2 将升降座椅固定在地面，在顶端安装一个滑轮，绳索绕过滑轮，
一端连接升降座椅，一端连接工具或材料，将工具或材料运送的
需要工作的位置

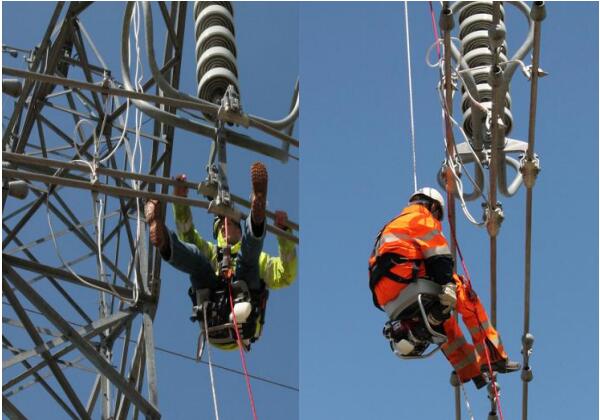

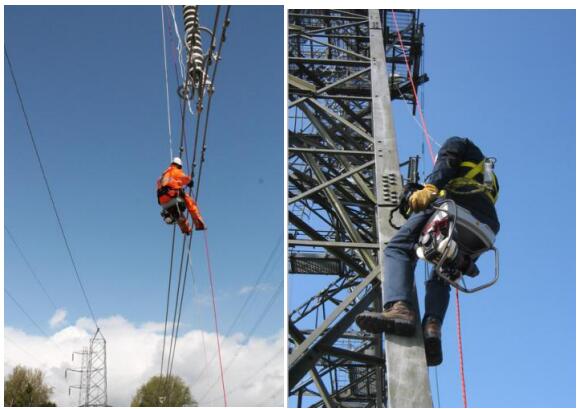

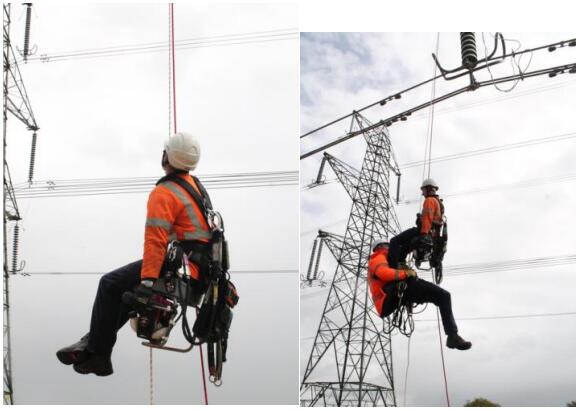

五：应用图片
六:安全注意事项
1 所有参加高空作业人员的身体健康状况，必须符合国家关于高空作
业人员的相关要求
2 所有升降座椅的饿操作者，必须通过百图喜公司或其授权经销商的
专业培训
3 架设使用的绳索必须符合百图喜公司要求的专用绳索
4 工作中载荷不能发生变化
5 每次工作前必须检查系统中的所有部件和设备的各项使用功能，确
认安全后方可使用
6 每次工作之前需要进行书面风险评估，准备两套救援计划和携带必
要的救援设备
7 升降座椅的维修必须由百图喜公司或其授权经销商进行，任何机构
和个人不可以对机器做任何更改
8 升降座椅按照制造商要求每年必须进行一次年检，由百图喜公司或
其授权经销商来完成
